功率放大器

产品概述

功率放大器

用于比例阀。伺服阀和比例阀的简单控制。这里的重点是低价格和易于操作。数字模块PAM-199是最通用和最强大的设备。看看带有集成现场总线的

新型PAM-199-P-ETC和PAM-199-P-PFN。

新:PAM-190-P-I0

带I0-LINK接口的通用插头放大器

典型应用:

节流阀或压力阀以及一般感性负载的电流控制控制

用通用IO-LINK接口取代模拟接口

这种功率放大器是为了用磁铁控制比例阀而开发的。这种紧凑型解决方案安装在具有成本效益的IP65外壳中。

该设备专为通过IOLNK接口进行数字通信而设计。设定值规范、参数化和诊断完全通过这个简单的界面实现。您的优势在于简单且廉价的布线以及使用通用工具进行参数

化。通过功率输出级的自由参数化，该模块可以适应不同制造商的比例阀。

输出电流经过调节，因此与电源电压和磁阻无关。

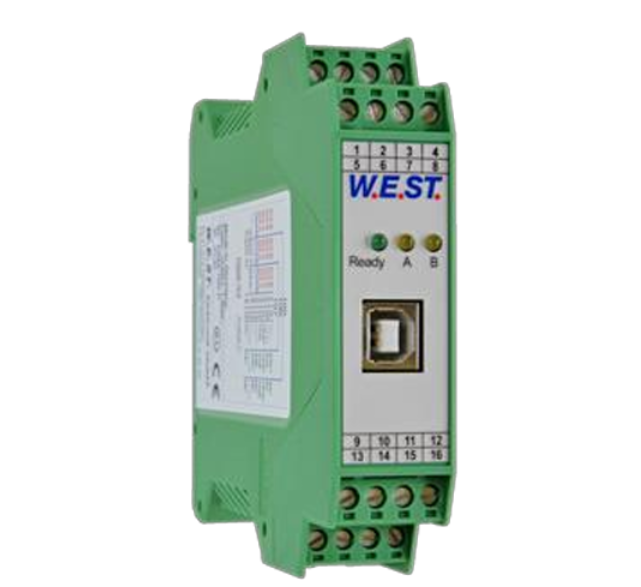

PAM-199-P

适用于所有典型比例阀的功率放大器

典型应用:

需要灵活调节的方向阀、节流阀和压力阀的控制

可以控制来自不同制造商的所有典型比例阀

(BOSCH、 REXROTH、PARKER、 EATON ...).

该模块用于控制带有两个磁铁的方向阀或一个/两个独立的压力阀或节流阀，每个阀带有一个磁铁。各种可调参数可实现对各个阀门的*适应。用于磁体电流控制器的循环时

间为0.125ms的集成功率放大器是一种稳健、经济高效且节省空间的解决方案。

功能模式:

195:放大器可用于控制方向控制阀。电流通过+/-10V范围内的信号设置(或4...20mA，带电缆断裂监控)。

196:放大器可用于控制一个/两个节流阀或压力阀。输出电流通过0..10V(或4...20mA，带电缆断裂监控)范围内的信号设置。

197:放大器可用于控制带有一个或两个电磁铁的比例阀。通过三个数字输入信号，最多可以调用八个预编程的设定点和斜坡。

PAM-199的输出电流经过调节，因此不受电源和磁阻的影响。输出级受到电缆断裂监控，具有短路保护功能，并在出现错误时关闭功率输出级。

RAMP、MIN和 MAX、DITHER (频率和振幅)以及PWM频率是可编程的。此外，阀门特性可以在10 个角点上线性化。例如，使用压力阀，可以实现输入信号和出口压

力之间的线性行为。

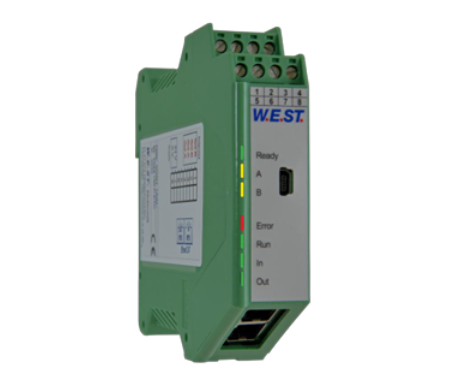

PAM-199-P-等

带EtherCat 接口的功率放大器

典型应用:

需要灵活调节的换向阀和节流阀的控制

可以控制来自不同制造商的所有常见比例阀(BOSCH、REXROTH、PARKER、EATON...).

该模块用于控制带有两个磁铁的方向控制阀或最多两个带有一个磁铁的节流阀。该功能符合 PAM-199-P标准，不同之处在于没有模拟接口，模块直接通过 EtherCAT或

ProfiNet现场总线(正在准备中)进行控制。

I0)边)

支持现场总线的功率放大器的优势在于更简单地集成到机器控制中、更好的诊断选项、布线、设备更换时的目动参数化以及显者降低的总体成本(控制上可以管略模拟和数字

如果您对该产品或类似的解决方案感兴趣，请与W.E.S.T.中国销售供应商派仪(上海)测量技术有限公司联系。
