产品概述

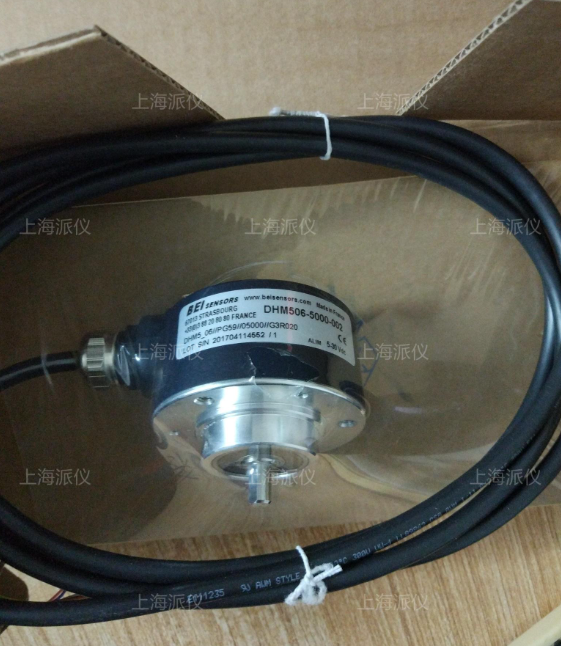

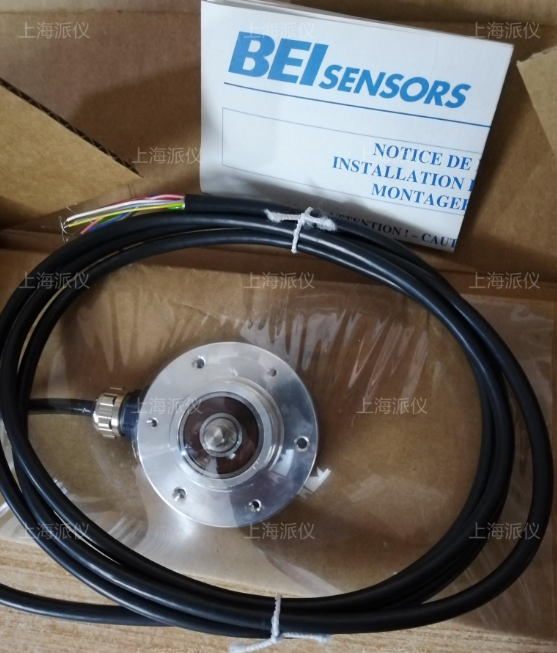

DHM506-5000-002是BEI品牌推出的 58mm 外径实心轴编码器，轴径：6mm，不锈钢轴，5000=5000PPR，002 为输出与出线版本。和 DHO514（空心轴）同属 DHM5 家族，实心轴款，高脉冲高精度测速。派仪（上海）测量技术为该产品授权配套服务商，原装正品，常备现货，可提供技术选型、配套方案、原厂证书、售后技术支持。
产品特点：
5000 高脉冲，速度闭环精度高，适合伺服 / 变频高精度调速
实心轴，搭配弹性联轴器安装；对比 DHO5 空心轴，适合电机输出轴直接安装
RS422 差分信号，长线传输稳定，抗变频器干扰能力优于 HTL 单端
DHM5 是 BEI 经典重型增量系列，振动、粉尘工况耐用，广泛用于重工配套
注意：增量式，断电丢失位置，仅做速度 + 相对位置反馈，不能独立做绝对定位
典型应用场景：
冶金设备：卷取机、轧机辊道、飞剪、张力控制辊。5000PPR 高分辨率，满足张力闭环、线速度高精度采集
起重 / 卷扬辅机：大车 / 小车行走电机测速，和 PMG10 绝对值编码器组成冗余位置系统（PMG 主绝对位置，DHM5/DHO5 做速度冗余）
包装、印刷、造纸设备：主传动辊、牵引辊，同步控制、线速度测量
矿山机械、皮带输送机：驱动电机测速、打滑监测
测试台、电机试验台：高精度转速采集
采购注意事项：
后缀 002 代表RS422 差分输出；不要和 001/003/005 版本混淆（HTL 推挽、电缆 / 接头定义不同）
5000PPR 高频脉冲，PLC 高速计数模块频率必须≥300kHz，否则脉冲丢失
原厂交期：常规 8–12 周；国内现货不多，可以联系派仪（上海）测量技术，翻新件较多，务必核验序列号、出厂资料
配套联轴器推荐弹性波纹管 / 弹簧盘联轴器，补偿安装偏差，避免断轴损坏编码器
