产品概述

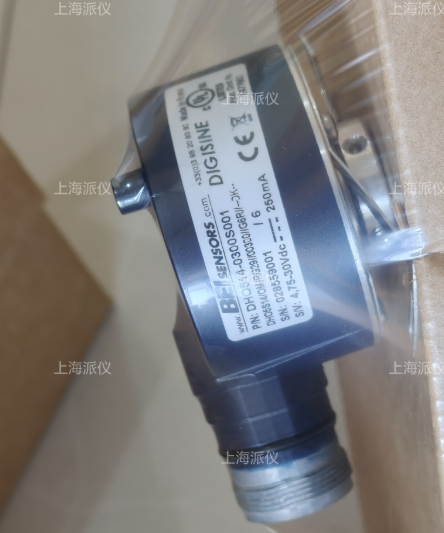

DHO514-0300S001是BEI品牌推出的DHO5 系列，14mm 通孔空心轴、300PPR、HTL 推挽输出，S001 = 固定电缆出线。派仪（上海）测量技术为该产品授权配套服务商，原装正品，常备现货，可提供技术选型、配套方案、原厂证书、售后技术支持。
产品特点：
型号：DHO514-0300S001
类型：增量光电编码器
分辨率：300 PPR（A/B 正交 + Z 零位）
轴结构：通孔空心轴 Φ14mm，夹紧法兰面板安装；可配变径衬套 6/8/10/12mm
输出接口：HTL 推挽（A,/A,B,/B,Z,/Z），S001 专属线序
供电电压：4.75 ~ 30 VDC，电源反接、短路保护
*响应频率：300 kHz
连续转速：6000 rpm；短时峰值 9000 rpm
轴允许负载：轴向≤20N，径向≤50N
防护等级：IP65，Viton 氟橡胶轴封
工作温度：-30℃ ~ +100℃；存储 - 40~+100℃
抗振动 / 冲击：100 m/s² / 500 m/s²
外壳：铝合金壳体、不锈钢轴；重量≈300g
机械寿命：10⁹
转隔离耐压：1000Veff；EMC 满足 EN61000-6-2 工业标准
锁紧推荐力矩：0.7~0.9 N·m
典型应用场景：
风电辅机：偏航驱动电机、变桨小电机测速（低速闭环、不需要超高分辨率，大量用 300/360PPR），这是该型号最主流场景
起重 / 卷扬设备：行车行走机构、回转机构、大车小车低速速度反馈、超速保护
输送、皮带机、回转台：低速输送带、回转工装台测速、打滑监测
工程机械液压马达：液压回转马达低速转速采集
搅拌机、挤出、辊道：大减速比后端低速轴测速
测试台：低转速扭矩台架、回转耐久试验台
不适合：高速主轴、高精度定位、长距离强干扰（HTL 不适合超长线缆，长距离优先 RG2 差分版本）
采购注意事项：
原厂标准质保 12 个月；安装偏心、轴过载、进水、接反电源不在质保
到货核对：丝印完整、序列号、相序；上电前先空载测供电，再低速试转，校验 A/B 相方向、Z 零位信号
交期：标准订货 12–20 周；现货可以联系派仪（上海）测量技术有限公司
